    转轮式热回收机组
    发布时间:2020-10-15 浏览量:1086

    转轮式热回收机组是基于转轮热回收器制作而成的成型的设备,配置机组外箱体,送排风机以及其它功能段(制冷、加热、加湿、过滤等)可直接用于需要通风换气场所的机器。

    诺维尔转轮式空气处理机组,严选各功能段配置,在确保满足客户要求的前提下提供最优的设计。

    其配置如下:

    风机段:甄选国内知名品牌风机(可根据客户要求指定品牌风机)

    1、一般为离心风机该类风机具有优越的空气动力特性:运行点准确、高效区域宽广、振动小、噪音低、寿命长等特点。同时风机采用高效率、高强度叶轮结构,其叶轮和轴均在制造厂内进行动、静平衡试验。并达到ISO1940及AMCA204/G3.0级标准,即振动速度不大于3.0mm/s;

    2、风机轴承选用NSK品牌,具备自调心及自锁紧功能。轴承使用寿命≥75000小时,采用锂基润滑脂。
    3、风机输出风量稳定,风机额定风量设计值偏差不超过±5%。
    4、电机在国标规定的试验工况下,其功率实测值不超过额定值的10%;
    5、在国标规定的试验工况下,机组风量实测值不低于额定值的95%,静压试验值不低于额定值的95%。
    6、风机转子平衡符合ZBJ72042-90的规定。
    7、风机的设计选型满足机组设计负荷条件下平稳运行。其中,噪音和振动控制满足GB/T14294-2008相关国家标准;
    8、配套电机绝缘等级为F级,防护等级为IP55z。
    9、电机能在环境温度≤45℃,相对湿度≤98%的条件下存储及连续运转。(每日运行24小时,每年365天)
    10、风机所有金属表面均做防腐处理。
    11、风机和电动机固定于一个公用底座,配套减振装置减振效果符合JB/TQ344-1984之规定。出风口设有优质工业用帆布减振接头,与箱体连接。
    12、机组安全性能试验满足GB10891-1989中的检验标准。
    13、风机段配置检修门,以便维修和检查。

    箱体及外框架
    1、机组外壳箱体采用双层金属板结构,框架采用高强度铝型材,保温层与内外壁板结合牢固,保温隔热材料满足规定的传热系数,确保机组在任何工况条件下运行时机组的所有外表面无凝露现象出现(防冷桥)。
    2、机组箱体采用的隔声材料为无毒、无异味、不起尘、不易燃和不易吸水的聚氨酯发泡板,规格为25mm或者50mm厚。
    3、保温面板的内壁板采用厚度0.5mm的镀锌板,外壁板采用厚度0.5mm的彩色钢板,出厂时保温面板的表面覆保护膜,以防现场组装时表面被划伤。
    4、机组的保温面板与框架之间、各功能段之间在拼装时,采用可靠性高的密封措施,保证整个机组的密封性。在国际规定的试验工况下,风量实测值不低于额定值的95%,全压试验值不低于额定值的95%。
    5、机组内表面平整、光滑、无积灰死角。机组外表面美观大方,外表面无明显划伤、锈斑和压痕,表面光洁,喷涂层均匀,色调一致、无流痕、气泡和剥落。
    6、机组采用的钢板、型材、管材等都具有足够的强度和钢度,并符合有关标准和规定。在运输、启动、运行和停机时无凹凸变形现象。
    7、机组配有安装底槽钢(8#槽钢)及减振措施,槽钢表面进行热镀锌防腐处理,镀层厚度不小于50μm。
    8、机组各功能段面板(包括顶板、底板、壁板、检修门等)均为可拆卸,框架为独立结构。
    9、机组壳体寿命不少于15年,寿命期内机组壳体漏风率无明显增大,壳体强度无明显变化;

    其它功能段:可根据建筑设计要求增加,满足建筑的通风换气以及空调需求。

    转轮机组实拍图:

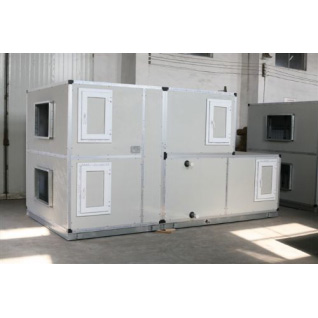

    成型的转轮式空气处理机组:

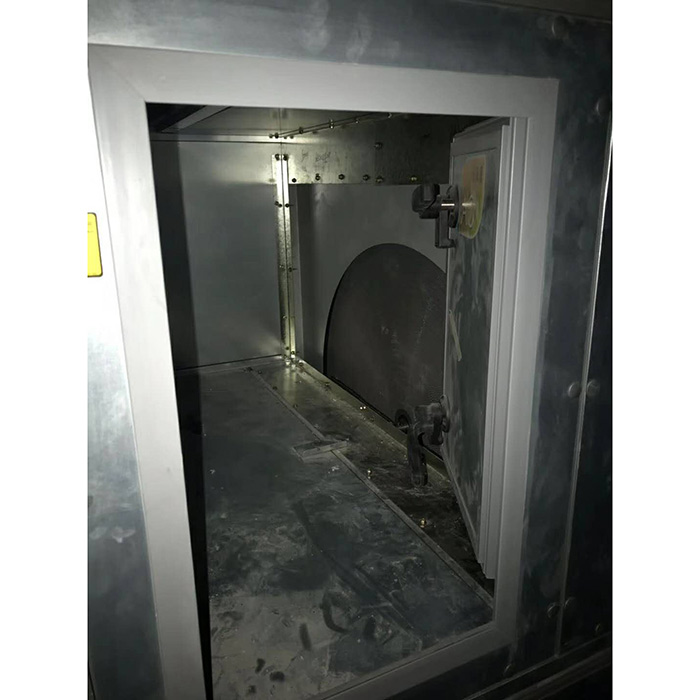

        正在运行的转轮:
