    除湿三维热管介绍及计算书
    发布时间:2020-10-14 浏览量:1101
                                                                                                  直板型三维除湿热

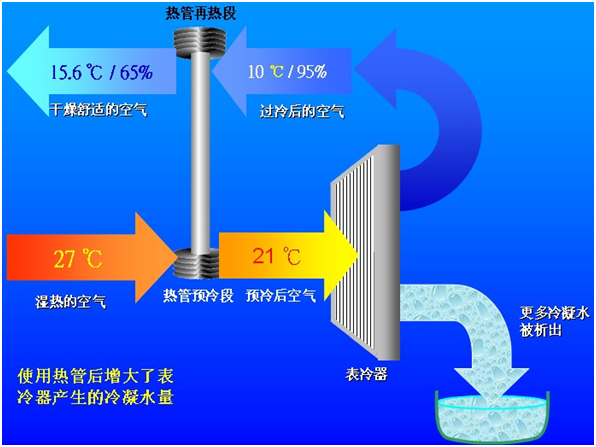

            直板型三维除湿热管,形状同三维热回收热管相似,分为预冷段和再热段两个部分,预冷段与回风管连接,再热段与送风管连接。采用直板型三维除湿热管后,由于送风温度低于回风温度,热量由热管预冷段转移至热管再热段,而回风经过热管预冷段冷却后,再经过表冷器冷却除湿,使得表冷器除湿量大大增加。过冷后的空气经过热管再热段,温度升高到舒适的温度后送入室内,此时送风相对湿度大大降低,可达到50%-60%。
            令人惊异的是由于热管的被动传热特点,整个预冷和再热的过程完全没有能源的消耗,而其结果是使拥有相同功率的空调系统达到的除湿能力较以前增加了50%—100%,同时得到了免费加热的健康空气。在大部分的情形下,这样的除湿效果可以免除一般除湿所需要的附加设备,当输入新鲜空气时,热管使得进气湿度降低,在降低湿负荷以免其成为建筑物的负担方面有巨大的利益。热管不只大幅减小湿度,还将新鲜的空气免费加热到舒适的温度。带有除湿热管的空调系统能够达到ASHRAE推荐的空气标准,而湿负荷能源消耗相对传统系统可减少一半。
            直板型三维除湿热管直接安装在风管上,与风管用法兰连接,安装简单方便,节省费用。

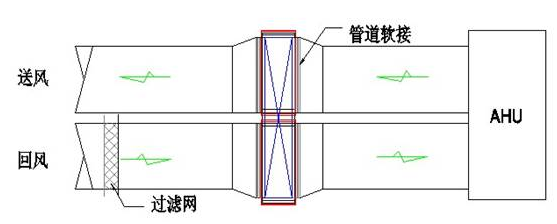

    见下图:
    直板型三维除湿热管阻力降
        直板型三维除湿热管设计为2排管,迎面风速2.5m/s,
        此时产品性价比相对较高,建议客户在设计选择时重点考虑。

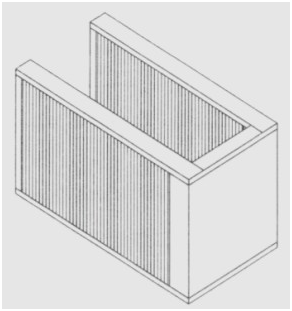

                                                                                                      U型除湿热管
    人类居住最适宜的温度为20℃-24℃,湿度为RH 40-60%,过度潮湿会引起细菌滋生,建筑物、纺织物发霉,导致疾病,因此空调的送风不仅要有合适的温度,并且要控制湿度,在一些有精密设备的房间中湿度有时更为重要。常用的去湿方法是把空气降温去湿,再升温降低相对湿度后送出,升温就需要消耗大量热能或电能。
    采用U型三维除湿热管后,由于表冷器后面空气的温度低于表冷器前面的空气温度,热量由热管预冷段转移至热管再热段,而空气经过热管预冷段冷却后,再经过表冷器冷却除湿,表冷器除湿量大大增加。过冷后的空气经过热管再热段,温度升高到舒适的送风温度,同时相对湿度大大降低。

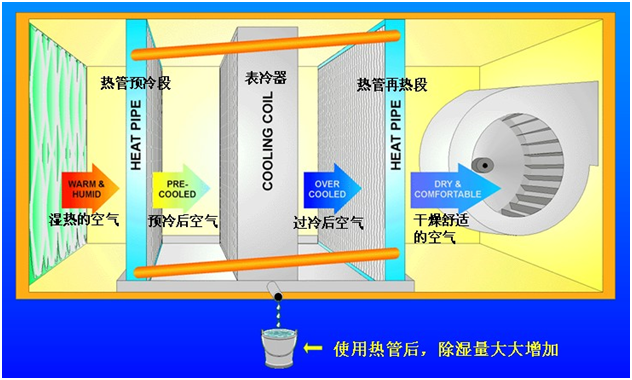

    U型热管流程图
    U型三维除湿热管阻力降
    计算实例:

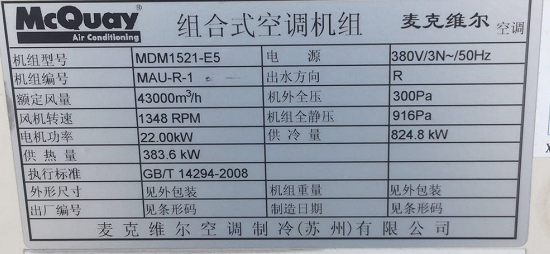

    现场空调机组参数如下:
    由于是已成型的空调机组故只能按照U型热管来设计。

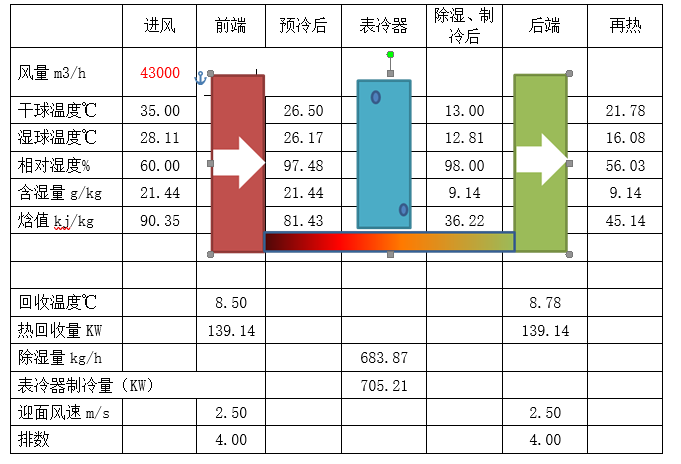

    计算参数如下:
    当无U型除湿热管时:
            新风(35℃、60%)直接由表冷器降温至13℃、98%的状态时所需制冷量为:43000*(90.35-36.22)*1.29*1.01 /3600=842kw。
    且后续还需要给降温至13℃的风温升至合适的温度再送出,若按照送风22℃计算,还需要43000*(22-13)*1.29*1.01/3600=140kw的制热量
    通过以上对比可以得出:
                                          在增加U型热管,相同除湿量(约680kg/h)条件下仅需 表冷器制705kw 的冷量即可。
                                           而且后续通过U型热管再热段后,完全满足送风要求,无需再给送风加热再送出。
